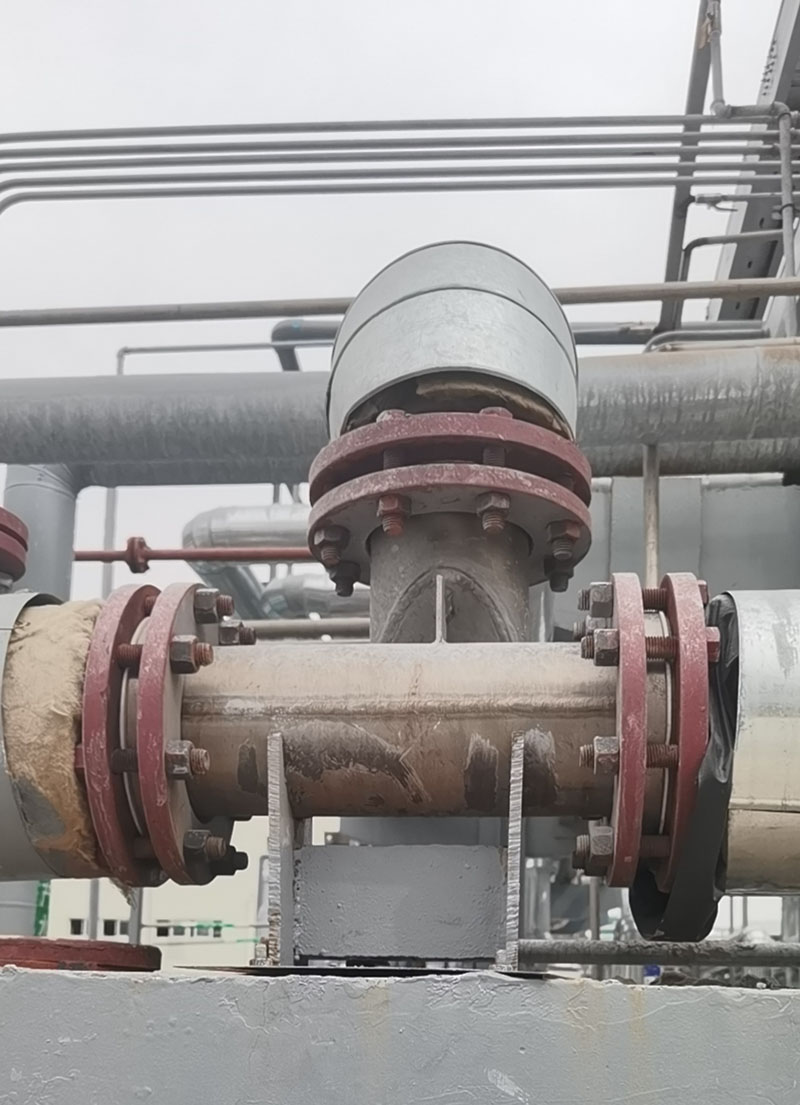

新型汽水混合器（低噪聲汽水混合器）在化工生產過程中蒸汽直接加熱液體的工藝中,原來采用小孔型汽水混合器進行汽液加熱.該設備存在水錘聲等噪聲巨大的情況.現我們公司吸收國外的先進技術,經過多次試驗,開發了新型汽水混合器.該混合器采用蒸汽切入進入隔腔,在隔腔中充分旋轉,然后巧妙地通過兩呈拉伐爾狀的噴嘴間形成的環狀間隙.通過精心設計的間隙大小、形式，適應不同的流量和加熱溫差。高速蒸汽流過該間隙時，產生二萬赫茲以上的高頻激波，而該頻段噪聲不被人耳而感覺。從而使可測噪聲低于五十分貝。大大改善操作環境。也成功應用于巴斯夫、中化國際揚農化工、華昌化工、寧夏瑞泰化工有限公司、吉林碳谷有限公司（設備已經到了現場）等單位。

老型號的汽水混合器設備產生噪聲的根本原因是因為被加熱水流量波動范圍太大，被加熱流體及蒸汽的壓力不穩定，造成水積聚在汽水混合器的外腔，根本不在內腔的壁上的小孔內換熱（小孔小于3毫米時，有移頻消音作用）。原有的汽水混合器在底部有一排凈口，原則上在開車前排凈積液，然后先通蒸汽后通水，而在實際操作中，往往做不到這一點，水汽直接在三通處接觸，小孔換熱的功能體現不了。

我們的新型汽水混合器設備充分考慮了這一點，我們的側向旋轉進汽、精密的抽吸作用，及時將滲漏至外腔中液體抽吸到內腔排空。徹底解決這一問題。我們的新型汽水混合器設備不設置排凈口。

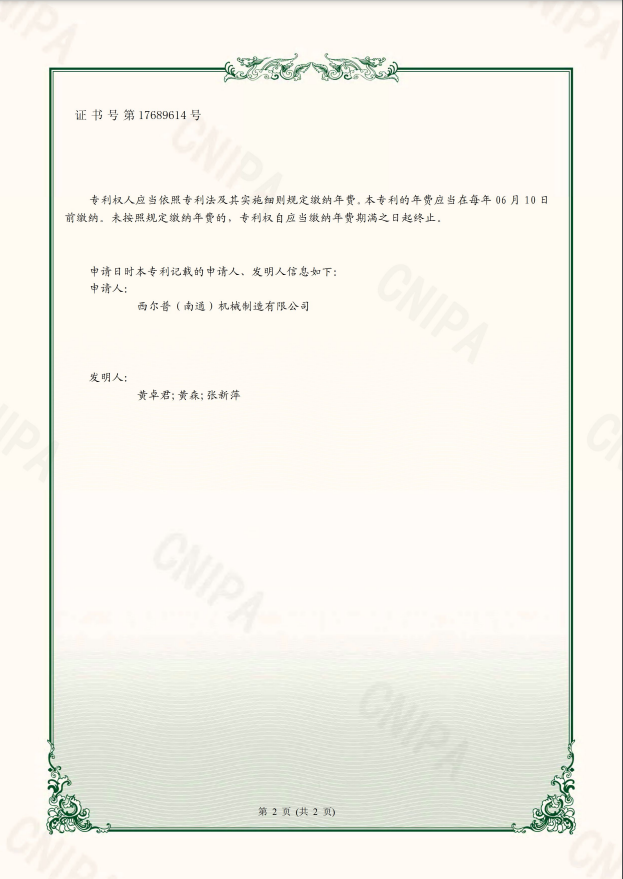

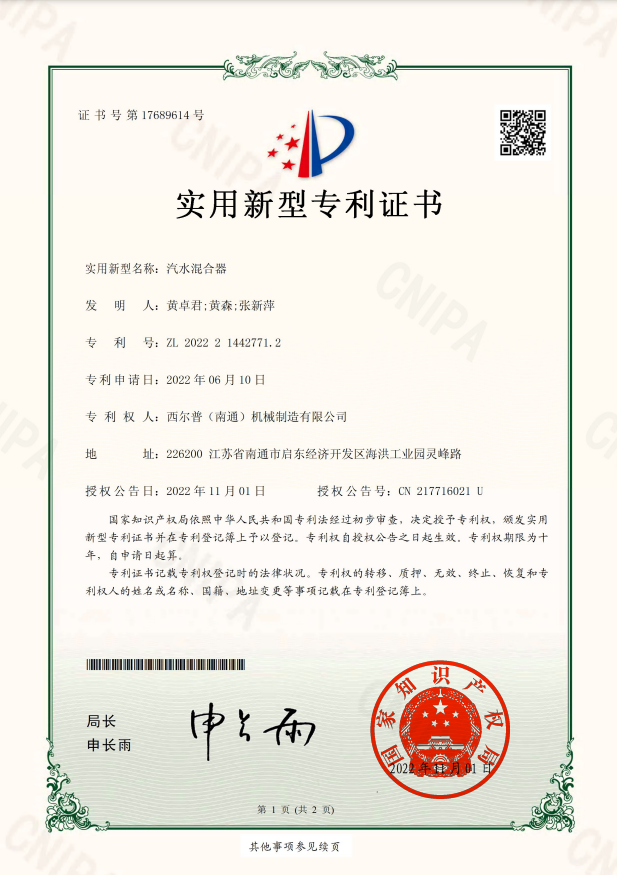

專利證書汽水.pdf
